第3章 使用說明
本章內容包括如何拆卸包裝和便于運輸重新包裝、最初的檢查、使用前的準備以及操作指南等。
3.1 拆卸包裝和重新包裝
拆卸包裝時螺絲刀等工具劃開包裝的紙箱，取出內部的包裝材料，把電源取出，拆下的包裝箱及包裝材料要注意保存，以便于以后的運輸。
3.2使用前的準備
本電源正常工作需要連接合適的交流電源，交流電源的電壓必須在第二章2.1所規定的輸入電壓范圍之內，在閱讀本章的3.6和3.7條之前先不要加電。
請按表3-1的步驟做好加電之前的準備工作。
表3-1 加電前需要做的準備工作
步驟 | 項目 | 內容 | 參閱 |
1 | 檢查 | 外觀檢查 | 3.3節 |
2 | 安裝 位置 | 電源的前后上下應留出足夠的通風空間 | 3.4節 |
3 | 連接 交流電源 | 把本電源連接到規定的交流電源 | 3.5節及3.6 |
4 | 測試 | 開機測試 | 3.7節 |
5 | 連接 蓄電池 | 選用合適線徑的連接線,正負極性必須連接正確: 蓄電池正端子接充電機直流輸出的正極, 蓄電池負端子接充電機直流輸出的負極 | 3.8節 |
3.3 初次使用前的檢查
從包裝箱里拿出電源，首先對照裝箱清單檢查物品是否齊全，其次檢查電源的外形是否有磕碰或擠壓變形等情況，檢查輸入輸出連接器等有無扭曲變形等異常情況，檢查有無劃傷扭曲變形損壞等情況，如有損傷請立即聯系運輸單位并通知迪龍銷售部。
3.4 安裝
本電源可以安裝在一個支撐平面上使用，安裝時不要堵塞風道。為利于散熱。在本電源的周圍都要留出最小10cm的通風空間。
3.5 對交流電源的要求
本電源要求單相交流電源，電壓范圍為AC 85V～264V，交流電源頻率為47～63Hz。要保證在重載情況下加到本電源交流輸入的電壓不要跌落到所允許的電壓范圍之外。
3.6 交流電源的連接
本電源應該通過一個額定電流64A(單相輸入)并具有保護裝置（如空氣開關，保險等）的設備連接交流電源。
交流輸入端連接導線截面積要大于6mm2，高壓直流輸出端連接導線截面積要大于16mm2，低壓直流輸出端連接導線截面積要大于1.5mm2，CAN通訊端連接導線應采用屏蔽導線，屏蔽層可靠連接機殼端。
要求：連接器的擰緊力矩：12Kg-cm
3.7 開機測試
進行下面的測試以確保電源工作正常。
3.7.1 準備
1.確認電源以按3.6條連接交流電源，交流電源處于“關”的位置，確認電源輸出與蓄電池極性連接正確。
2.確認所有插頭連線正確無誤。
3.打開交流電源的開關。
3.7.2 恒壓測試
注：1.如果在電源正常工作過程中出現輸出過壓、輸出過流、過溫情況，表明電源或負載因多種原因出現故障,電源會自動關機停止輸出并向CAN系統發送告警指令。
2.因輸出過壓自動關機,即便故障消失，電源也不會自動恢復正常，這時請關斷交流電,排除有關的故障。排除故障后，可以打開交流電使電源恢復正常。
3. 輸出過流、過溫情況出現時電源自動關機并停止輸出,待故障解除后,電源會自動恢復正常。
4. 如果在電源正常工作過程中出現輸入交流過壓或輸入交流欠壓, 電源會自動關機停止輸出，并向CAN系統發送告警指令，若故障消失電源會自動恢復輸出。如頻繁出現輸入交流過壓或輸入交流欠壓，請關機并及時解決交流供電故障，以免因交流供電問題而頻繁開關機。
3.8負載的連接
在進行任何連接操作之前，請確保交流電源的開關處于“關”的狀態并且在插頭連接緊固之前不允許加電。
3.8.1 選擇連接導線
選擇連接導線要考慮以下幾個方面的因素：
l 導線的載流能力
l 導線的工作電壓和絕緣電壓
l 最大線長和線壓降
l 連接線的噪聲和阻抗效應
3.8.2 連接導線端
連接導線必須與連接插頭內的端子可靠焊接，并做好絕緣處理。
3.8.3 連接線的噪聲和阻抗效應
為了減小電源和負載的電磁干擾，建議負載線要雙絞。
3.8.4 導線連接應注意的問題
不要使得電源的輸出短路。應避免很重的連接電纜使緊固的螺釘松動。
第4章 前面板的控制及連接

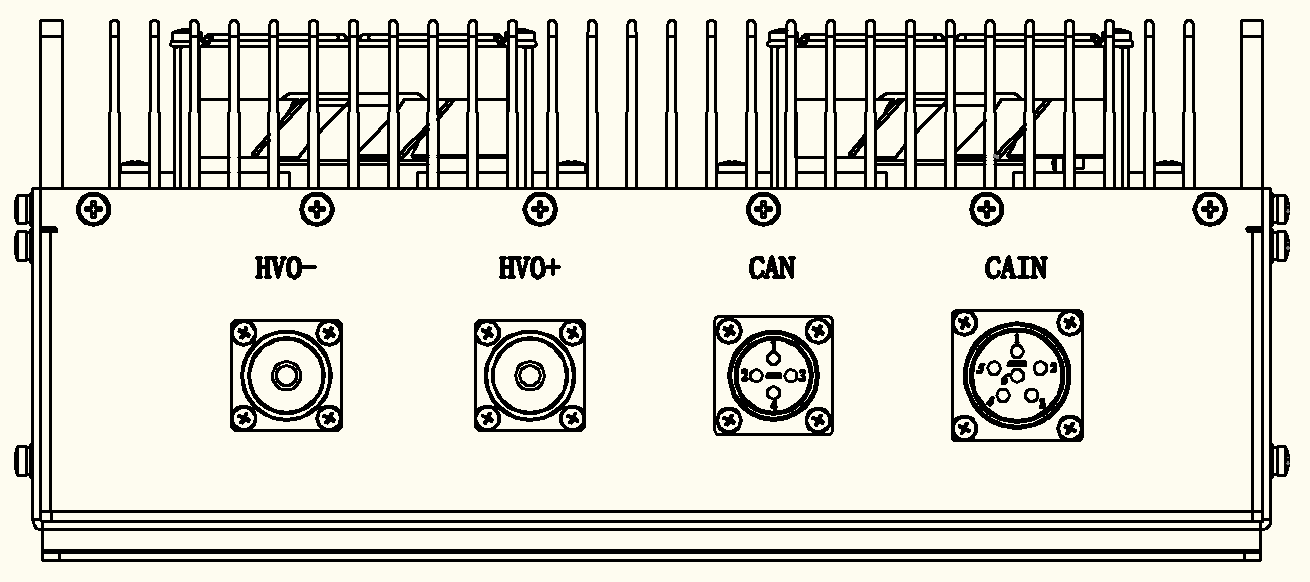

4.1前面板示圖：
4.2端子定義說明：
4.2.1 HDC:高壓輸出端子:（見圖4.1）
HVO+ 高壓輸出電壓正極

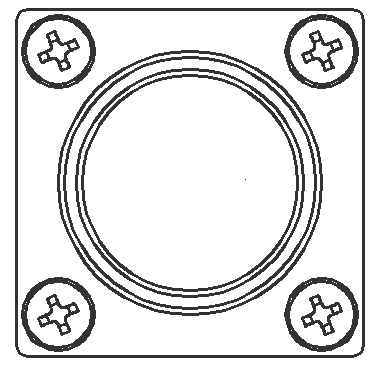

圖4.1 直流輸出插座端子示圖
客戶端對應端子型號：YGC552-EV-S1P (永貴)
4.2.2 HDC:高壓輸出端子:（見圖4.2）
HVO- 高壓輸出電壓負極
客戶端對應端子型號：YGC552-EV-S1PA (永貴)
4.2.3 CAN通訊端子：(見圖4.3)
1：CANH 通訊H端 2：CANL 通訊L端
3：12V+ 喚醒信號+ 4：12V- 喚醒信號-
圖4.3 CAN通訊插座端子示圖
對應客戶端插頭型號：20K4TW(奧普龍)
4.2.4 ACIN輸入端子：（見圖4.4）
1、2：ACL 交流輸入火線端
3、4：ACN 交流輸入零線端
5: FG 交流輸入安全地端
6: NC 空腳
圖4.4 交流輸入插座端子示圖
對應客戶端插頭型號：24K6TW(奧普龍)
第5章 在判定故障之前的確認
在認為電源有故障之前，請確認以下事項：
5.1.沒有輸出電壓
l 所加輸入電壓是否在規定范圍之內[輸入電壓是否進入過欠壓保護范圍]
l 連接的導線極性是否正確，連接有無異常
l 蓄電池極性是否接反，或電池電壓是否過放欠壓
5.2.過壓過流保護
l 蓄電池有無異常
5.3.輸出電壓低
l 連接導線是否過細過長
l 連接的蓄電池有無異常
5.4.負載調整率或輸入調整率大
l 所加輸入電壓是否在規定范圍之內
l 輸入、輸出端子的連接是否正確
l 輸入、輸出的配線是否過細過長
5.5.輸出紋波電壓高
l 測定方法是否與應用手冊規定的方法相同或等同
l 輸出線是否太長
