迪龍6KW車載充電機新能源電動汽車適用（上）

在這里的新能源領域，主要指的就是新能源車輛領域，包括電動乘用車、電動物流車、電動叉車、電動挖掘機等各種電動車輛，當然還包括新型燃料等車輛。

在這些新能源車輛中，車載充電機OBC起著非常重要的作用。這里主要詳細介紹的也就是新能源車載充電機OBC方面的內容。

第一章、車載充電機概述

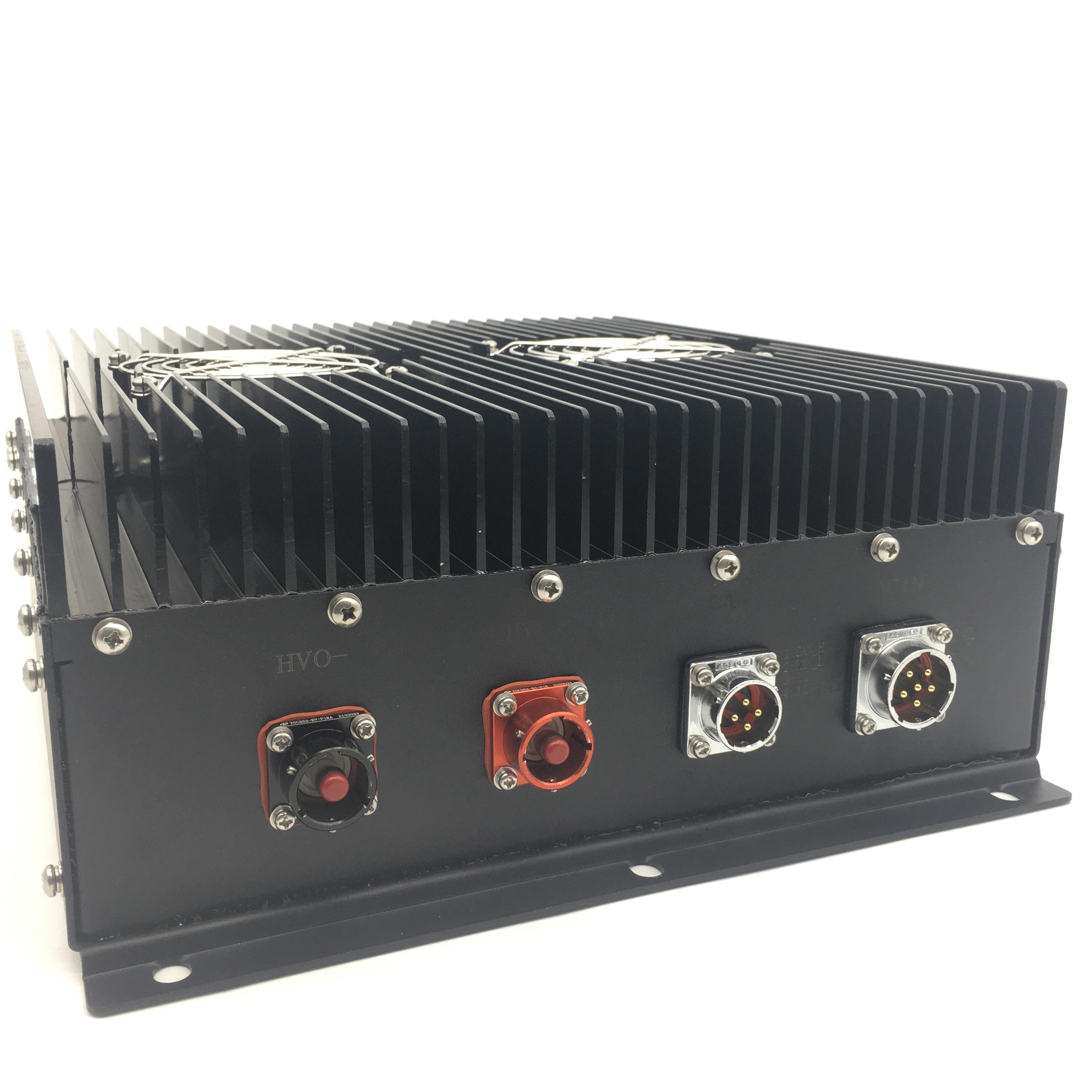

6KW車載充電機在當前電動汽車領域算是主流產品，在此文中以我公司迪龍6KW的充電機DA6K6M30E-50C為例介紹。

其優勢特點如下：

1)   DA6K6M30E-50C是一款AC/DC開關電源變換器，采用先進的全數字諧振調頻技術，效率高、比同類產品更加節能，體積小、工作可靠；

2)   充電方式采用自有專利技術恒功率與恒壓狀態自動轉換充電法，節省了大量充電時間，將充電時間減小到最少；

3)   具有有源功率因數校正對電網零污染，輸入和輸出電壓范圍寬；

4)   采用CAN2.0B通信協議，具有智能充電功能；

5)   具有智能監測故障告警保護功能；

6)   具有遠程檢測、燒寫、故障查詢等功能、同時內置12V供電池管理系統喚醒信號電源。

該款電源專為新能源汽車高壓電池充電而設計,與國際一流汽車電源廠商完全同步，各項性能指標已達到或超越國際同行水平，無故障運行時間更長。

該系列電源也可適用于需要恒壓、恒流電源的各個領域。

1.1產品特點：

a.恒功率與恒壓狀態自動轉換，有效節省充電時間

b.有源功率因數校正≥0.99

c.輸入過欠壓保護

d.輸出過欠壓保護

e.輸出過流保護

f.輸出防反接保護

g.過溫保護

h.CAN通訊智能故障告警、保護功能

i.內置12V輔助電源，用于汽車電池管理系統喚醒

j.具有與充電樁連接的控制導引功能

k.具有遠程檢測、燒寫、故障查詢等功能

1.2.冷卻和安裝

本電源采用自然風冷設計，安裝時要注意不要堵塞風道，在本電源的周圍都要留出最小10cm的通風空間，以利于散熱。

第二章、性能規格

2.1 電性能

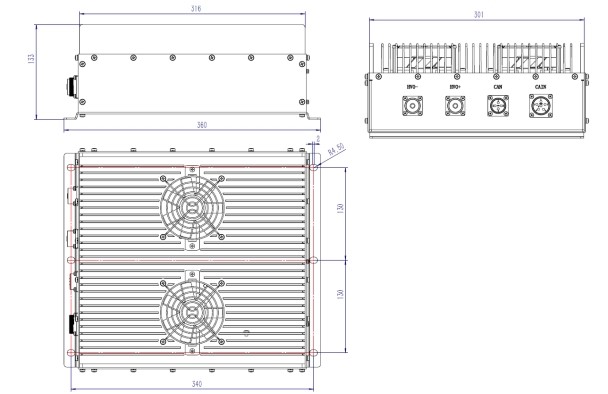

2.2  外型圖

2.3  性能曲線圖

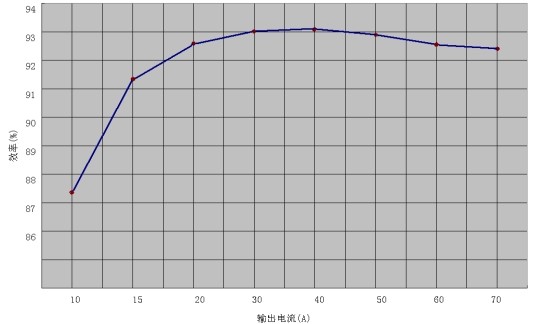

2.3.1 效率曲線圖

                    獨立50V輸出測試：

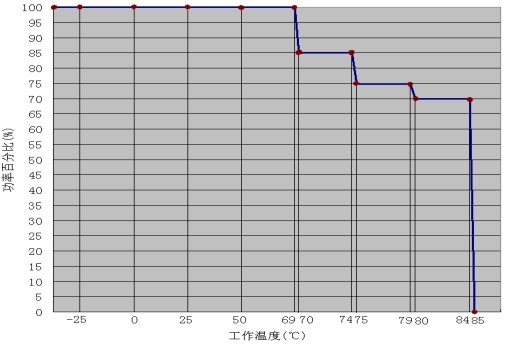

2.3.2 溫度降額曲線圖

待續…
