現有電源分為線性穩壓電源(簡稱線性電源)和開關穩壓電源(簡稱開關電源)兩大類,這兩類電源在目前應用比較廣泛。
一、醫療電源的應用及發展
當前社會醫療事業不斷發展,醫療設備技術也越來越高端先進,不斷地向智能化、人性化發展,從而為患者提供更加準確便捷的醫療服務。在臨床應用中,大多數醫療設備在正常工作狀態下都離不開安全穩定的開關電源提供的穩定電能,然而實際情況是很多醫療設備中電源的故障率較高,為此醫療級的開關電源在實際醫療應用中顯得尤為重要。
醫療設備屬相對比較精密的電子設備,而電子設備的兩大供給中心,一個是芯片,一個就是電源了。如果說芯片是電子設備大腦的話,那電源就是電子設備的心臟了。開關電源作為各種電子設備的能量供給中心,其工作狀態正常與否,直接決定著整體設備的運行狀況。由于開關電源在工作時,經常處于高電壓、大電流和高頻率的特殊狀態,還加之所處環境的復雜性,因此相對其故障率較高。尤其在醫療設備中電源的故障率占整機故障率的50%以上,醫療設備中的很多故障,往往是因為其電路工作不正常引起的。
二、醫療設備開關電源的組成原理
醫療設備電源目前的發展趨勢是小型化、模塊化、輕量化、高效率、低噪聲、智能化,而電源的電路主要有輸入電路、輸出電路、變換電路、控制電路、采樣反饋電路和保護電路等組成。輸入電路由電磁干擾濾波器、防浪涌電流電路及整流電路組成,變換電路是開關電源的核心電路,主要包括開關電路和變壓器;而輸出電路是由輸出整流濾波電路和直流輸出電路組成。

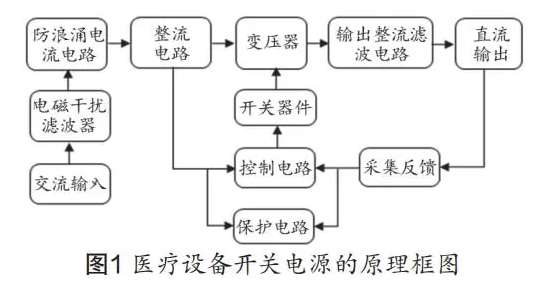

附圖1,如下:
在開關電源的輸入端接通220V交流電經過電磁干擾濾波器時,削弱電網中高頻信號的干擾,防浪涌電流電路對浪涌電流加以抑制,整流電路將轉變成300V左右的直流電,高壓直流電再經過電阻分壓,為控制電路提供啟動電流,通過控制電路控制開關器件,將轉換后的直流電直接加至 變壓器的初級繞組,變壓器的次級繞組感應到高頻電壓后經過輸出整流濾波電路提供給負載所需的直流電,直流輸出部分通過采樣反饋給控制電路,對占空比進行調節控制,以達到對開關器件的調控來穩定輸出電壓 ,與此同時,對于電路中產生的過壓、過流、低壓現象由保護電路進行保護,以保障開關電源安全穩定的工作。
三、醫療設備開關電源的維修
醫療設備開關電源種類繁雜,元器件型號品種多,維修多有不便,但無外乎以下這幾種方法,現總結如下:
1、電子元器件的“看、聞、摸”
看:指的就是看看是否有斷線、虛線、虛焊、漏焊、電容鼓包及燒糊的現象等;
聞:就是看元器件有沒有燒糊的味道,以此來確定是否有燒焦的可能;
摸:就是看看元器件表面溫度是否過高、焊接點是否牢固等。
2、檢測輸入交流電壓
檢測輸入交流電壓是否正常,如果輸入電壓不正常那么就應該檢修插座電壓是否異常,再有就是查看電源線是否存在著故障,把故障排除后就可以通電試機了。
3、檢測濾波的電容電壓
如果濾波的電容電壓不正常則檢查保險管是否燒斷或者整流橋是否正常,若保險管損傷,則應該先查明導致保險管損壞的原因及相關元器件,再更換保險管及相關故障的元器件后再通電試機。
4、檢查啟動電路
檢查啟動電路是否正常,控制芯片是否有啟動電壓,若沒有啟動電壓,那么就該檢查啟動電阻或控制芯片是否存在故障,排除故障后再通電試機。
