DC/DC電源模塊輸出紋波和噪聲的測試研究

      DC/DC電源模塊輸出紋波和噪聲的測試中紋波和雜音是疊加在直流輸出電壓上的交流成分，對紋波和噪聲的測量在額定負載和常溫下進行。

      事實上，紋波就是一個直流電壓中的交流成分。要測驗，可以用示波器來看，就會看到電壓上下輕微波動，就像水紋一樣，所以叫做紋波。

      對于開關型的交換器而言，輸出紋波電壓為一系統帶有高頻分量的小脈沖，因此通常測量峰—峰 DC/DC  值，而不是有效值（RMS）。其測量值用豪伏峰—峰值（mVp—p）表示。例如當一個DC/DC交換器的紋波峰—峰值為50mV時，其RMS值很低，僅為5mV，但是否能用于某一系統，必須要進一步考慮才行。

     因為所測量的紋波中含有的高頻分量，必須使用特殊的測量技術，才能獲得正確的測量結果。為了測出紋波尖峰中的所有高頻諧波，一般要用20MHz帶寬的示波器。

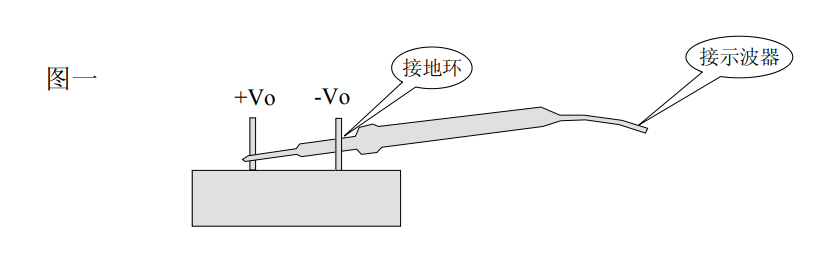

    其次在進行紋波測量時，必須非常注意，防止將錯誤信號引入測試設備中。測量時必須去掉探頭地線夾，因為在一個高頻輻射場中，地線夾會象一個天線一樣接受噪音，干擾測量結果。采用圖1所示的測量方法來消除干擾，為進一步減少噪聲可并聯一只47uF鉭電容。

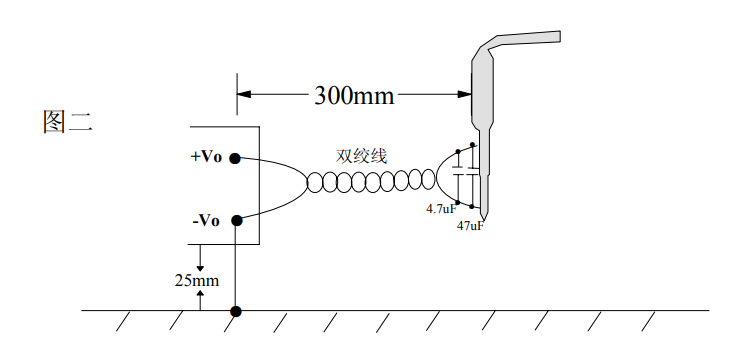

      圖2電源放置在一個離接地板25mm上的地方，接地板由鋁或銅板構成。電源的輸出公共端和AC輸入地端直接與地板連結，接地線應該很粗，而且不長于50mm用16AMG銅線作成300MM的雙絞線，一端接電源輸出，另一端并聯一只47uF電解電容和4.7uF高壓瓷片電容，再接到示波器上。電容的引線應盡可能短，注意極性不要接反。示波器探頭的“地線”應盡可能接到地線環，示波器帶寬不大于20MHz,示波器本身交流應接地。

   以上就是DC/DC電源模塊輸出紋波和噪聲的測試研究
