典型特性
|
|
★高功率密度，超薄設計，讓體積做到最小
|
|
★多重保護功能設計
|
|
★采用基板工藝生產，加強了產品可靠性
|
|
★加強電磁兼容設計，可在強電磁環境工作
|
|
★具有低EMC特性，已通過歐盟CE認證
|
|
★一體化灌封加強了防腐、防潮、防震性能
|
|
★抗震性設計，滿足軍標要求可做車載電源使用
|
|
★專業為小型發射基站和車載移動設備設計
|
|
★具有輸入過壓、欠壓、輸出過壓、過流、短路保護
|
|
技術參數
|
|
產品型號：
|
DZA1000SC-■S□-★,DZA1000SC-■D□□-★,DZA1000SC-■T□□□-★
|
|
型號說明：
|
■代表輸入電壓； □代表輸出電壓；★代表產品級別 參見下面產品級別
|
|
輸入電壓：
|
■ 180V(90-264VAC),220V(165-264VAC)
|
|
輸出電壓：
|
□DC 05V 15V 12V 48V 24V任選
|
|
產品級別：
|
★軍工級加 J, 航天級加H, 工業級省略
|
|
輸出功率：
|
1000W
|
|
電源尺寸：
|
230*164*52
|
|
電壓精度：
|
Vo1:<±1%
|
|
源效應：
|
＜±0.2%
|
|
負載效應：
|
＜±0.5%
|
|
動態響應：
|
400us
|
|
紋波和噪聲：
|
<1%Vo
|
|
功率因數校正：
|
>0.98
|
|
溫度系數：
|
<±0.02℃
|
|
工作頻率：
|
200KHz
|
|
效率：
|
>85%
|
|
過流保護：
|
>120%
|
|
過溫保護：
|
90℃；降溫自恢復
|
|
隔離電阻：
|
>200M?
|
|
工作環境溫度：
|
-25~+55℃(工業級) -40~+70℃(軍工級) -55~+85℃(航天級)
|
|
儲存溫度：
|
-45~+105℃(工業級) -55~+105℃(軍工級) -60~+125℃(航天級)
|
|
工作濕度：
|
5%~85%RH
|
|
儲存濕度：
|
5%~95%RH
|
|
隔離電壓：
|
Vin-Vo 1500VAC; Vin-FG 1500VAC; Vo- FG 500VDC
|
|
抗震性：
|
10~55Hz 5g
|
|
工作環境溫度：
|
工業品-25~+55℃ 軍用品 -40~+70℃
|
|
儲存環境溫度：
|
工業品-40~+105℃
|
|
抗震性（隨機）：
|
頻率范圍：20~100Hz,+6dB/倍頻;80~350Hz,0.04g2/Hz; 350~2000Hz,-6dB/倍頻X,Y,Z方向各15min
|
|
沖擊（半正弦）：
|
加速度：a=50g±5g沖擊時間：8~12ms X,Y,Z方向各6次
|
|
冷卻方式：
|
外配散熱器傳導制冷或風機制冷
|
|
接線方式：
|
采用防水航空端子
|
|
MTBF：
|
500000H
|
|
電源部分型號
|
|
型號
|
功率(W)
|
輸入電壓(V)
|
輸出電壓（V）
|
輸出路數
|
安裝方式
|
PDF下載
|
|
DZA1000SC-180T051548/802006
|
1000W
|
180V(90-264VAC)
|
05V/15V/48V
|
三路
|
端子接線
|
|
|
DZA1000SC-180T121248/412005
|
1000W
|
180V(90-264VAC)
|
12V/12V/48V
|
三路
|
端子接線
|
|
|
DZA1000SC-180T152448/331005
|
1000W
|
180V(90-264VAC)
|
15V/24V/48V
|
三路
|
端子接線
|
|
|
DZA1000SC-180T121524/411610
|
1000W
|
180V(90-264VAC)
|
12V/15V/24V
|
三路
|
端子接線
|
|
|
DZA1000SC-180T051224/1002010
|
1000W
|
180V(90-264VAC)
|
05V/12V/24V
|
三路
|
端子接線
|
|
|
DZA1000SC-180D2824/1720
|
1000W
|
180V(90-264VAC)
|
28V/24V
|
雙路
|
端子接線
|
|
|
DZA1000SC-180D1528/3317
|
1000W
|
180V(90-264VAC)
|
15V/28V
|
雙路
|
端子接線
|
|
|
DZA1000SC-180D1548/3310
|
1000W
|
180V(90-264VAC)
|
15V/48V
|
雙路
|
端子接線
|
|
|
DZA1000SC-180D1215/4133
|
1000W
|
180V(90-264VAC)
|
12V/15V
|
雙路
|
端子接線
|
|
|
DZA1000SC-180D0515/10033
|
1000W
|
180V(90-264VAC)
|
05V/15V
|
雙路
|
端子接線
|
|
|
DZA1000SC-180D2448/4110
|
1000W
|
180V(90-264VAC)
|
24V/48V
|
雙路
|
端子接線
|
|
|
DZA1000SC-220T152424/351010
|
1000W
|
220V(165-264VAC)
|
15V/24V/24V
|
三路
|
端子接線
|
|
|
DZA1000SC-220T151515/222222
|
1000W
|
220V(165-264VAC)
|
15V/15V/15V
|
三路
|
端子接線
|
|
|
DZA1000SC-180D4848/1010
|
1000W
|
180V(90-264VAC)
|
48V/48V
|
雙路
|
端子接線
|
|
|
DZA1000SC-180D1248/4110
|
1000W
|
180V(90-264VAC)
|
12V/48V
|
雙路
|
端子接線
|
|
|
DZA1000SC-220T242448/101010
|
1000W
|
220V(165-264VAC)
|
24V/24V/48V
|
三路
|
端子接線
|
|
|
DZA1000SC-180D1224/4120
|
1000W
|
180V(90-264VAC)
|
12V/24V
|
雙路
|
端子接線
|
|
|
DZA1000SC-180D0548/10010
|
1000W
|
180V(90-264VAC)
|
05V/48V
|
雙路
|
端子接線
|
|
|
DZA1000SC-180D1212/4141
|
1000W
|
180V(90-264VAC)
|
12V/12V
|
雙路
|
端子接線
|
|
|
DZA1000SC-220T122448/201010
|
1000W
|
220V(165-264VAC)
|
12V/24V/48V
|
三路
|
端子接線
|
|
|
DZA1000SC-220D0512/10041
|
1000W
|
220V(165-264VAC)
|
05V/12V
|
雙路
|
端子接線
|
|
|
DZA1000SC-220T051212/483030
|
1000W
|
220V(165-264VAC)
|
05V/12V/12V
|
三路
|
端子接線
|
|
|
DZA1000SC-220T051524/902010
|
1000W
|
220V(165-264VAC)
|
05V/15V/24V
|
三路
|
端子接線
|
|
|
DZA1000SC-180S05
|
1000W
|
180V(90-264VAC)
|
5V
|
單路
|
端子接線
|
|
|
DZA1000SC-220D1524/3725
|
1000W
|
220V(165-264VAC)
|
15V/24V
|
雙路
|
端子接線
|
|
|
DZA1000SC-180S28
|
1000W
|
180V(90-264VAC)
|
28V
|
單路
|
端子接線
|
|
|
DZA1000SC-180S48
|
1000W
|
180V(90-264VAC)
|
48V
|
單路
|
端子接線
|
|
|
DZA1000SC-180S24
|
1000W
|
180V(90-264VAC)
|
24V
|
單路
|
端子接線
|
|
|
DZA1000SC-180S12
|
1000W
|
180V(90-264VAC)
|
12V
|
單路
|
端子接線
|
|
|
DZA1000SC-180S110
|
1000W
|
180V(90-264VAC)
|
110V
|
單路
|
端子接線
|
|
|
DZA1000SC-180S220
|
1000W
|
180V(90-264VAC)
|
220V
|
單路
|
端子接線
|
|
|
DZA1000SC-220D1248/4010
|
1000W
|
220V(165-264VAC)
|
12V/48V
|
雙路
|
端子接線
|
|
|
DZA1000SC-220D0524/8025
|
1000W
|
220V(165-264VAC)
|
05V/24V
|
雙路
|
端子接線
|
|
|
DZA1000SC-220D2448/2011
|
1000W
|
220V(165-264VAC)
|
24V/48V
|
雙路
|
端子接線
|
|
|
DZA1000SC-220D1224/4120
|
1000W
|
220V(165-264VAC)
|
12V/24V
|
雙路
|
端子接線
|
|
|
DZA1000SC-220D0512/10040
|
1000W
|
220V(165-264VAC)
|
05V/12V
|
雙路
|
端子接線
|
|
|
DZA1000SC-220S220
|
1000W
|
220V(165-264VAC)
|
220V
|
單路
|
端子接線
|
|
|
DZA1000SC-220S110
|
1000W
|
220V(165-264VAC)
|
110V
|
單路
|
端子接線
|
|
|
DZA1000SC-220S15
|
1000W
|
220V(165-264VAC)
|
15V
|
單路
|
端子接線
|
|
|
DZA1000SC-220S48
|
1000W
|
220V(165-264VAC)
|
48V
|
單路
|
端子接線
|
|
|
DZA1000SC-220S24
|
1000W
|
220V(165-264VAC)
|
24V
|
單路
|
端子接線
|
|
|
DZA1000SC-220S05
|
1000W
|
220V(165-264VAC)
|
5V
|
單路
|
端子接線
|
|
|
DZA1000SC-220S12
|
1000W
|
220V(165-264VAC)
|
12V
|
單路
|
端子接線
|
|
|
|

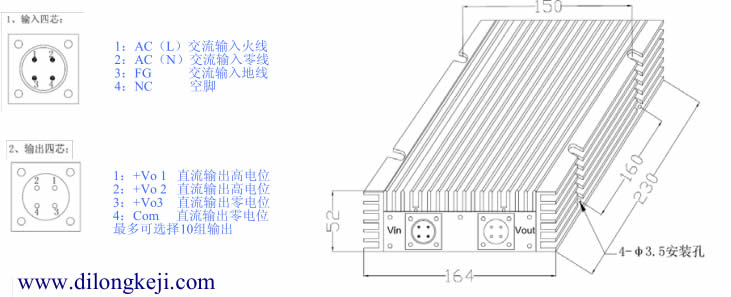

外型尺寸
|
