電動汽車交流充電系統的構成、電氣原理與充電控制策略

隨著新能源電動汽車不斷地走進千家萬戶，市場對車輛充電的便利性、效率性和安全性提出了越來越高的要求，充電方便、快速且安全是用戶市場對電動汽車的一致需求，本期我們就圍繞電動汽車交流充電系統的組成、電氣原理與控制策略做主要介紹。

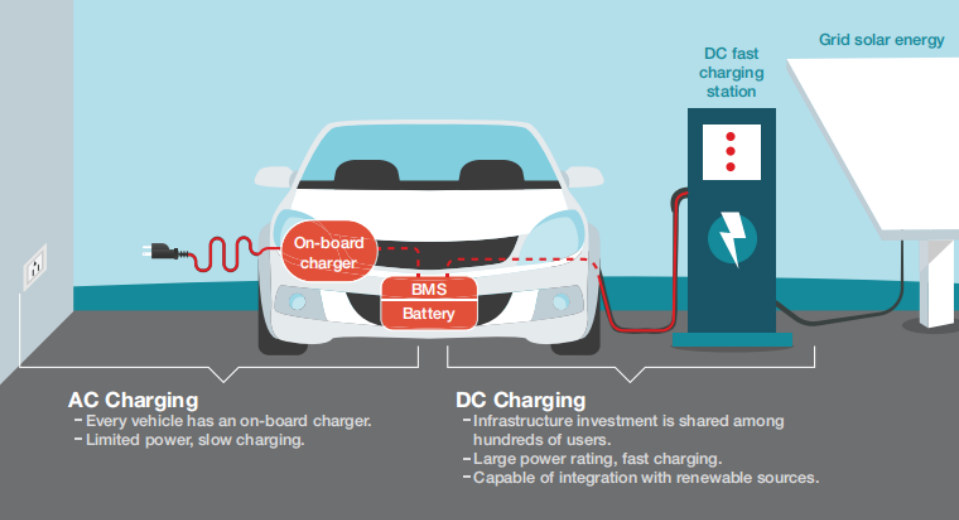

目前，電動汽車較普遍的充電方式主要有兩種，一是交流充電方式（慢充），二是直流充電方式（快充），這兩種充電系統的組成、電氣原理與控制方式有許多不同之處。

交流充電指電網給電動汽車輸入的電壓為交流電，通常為單相220V交流電或三相380V交流電，通過標準的充電插頭與插座進入安裝在車輛內部的車載充電機（On Board Charger；OBC），由OBC把交流電轉換為適合動力電池的直流電壓，完成交流充電。

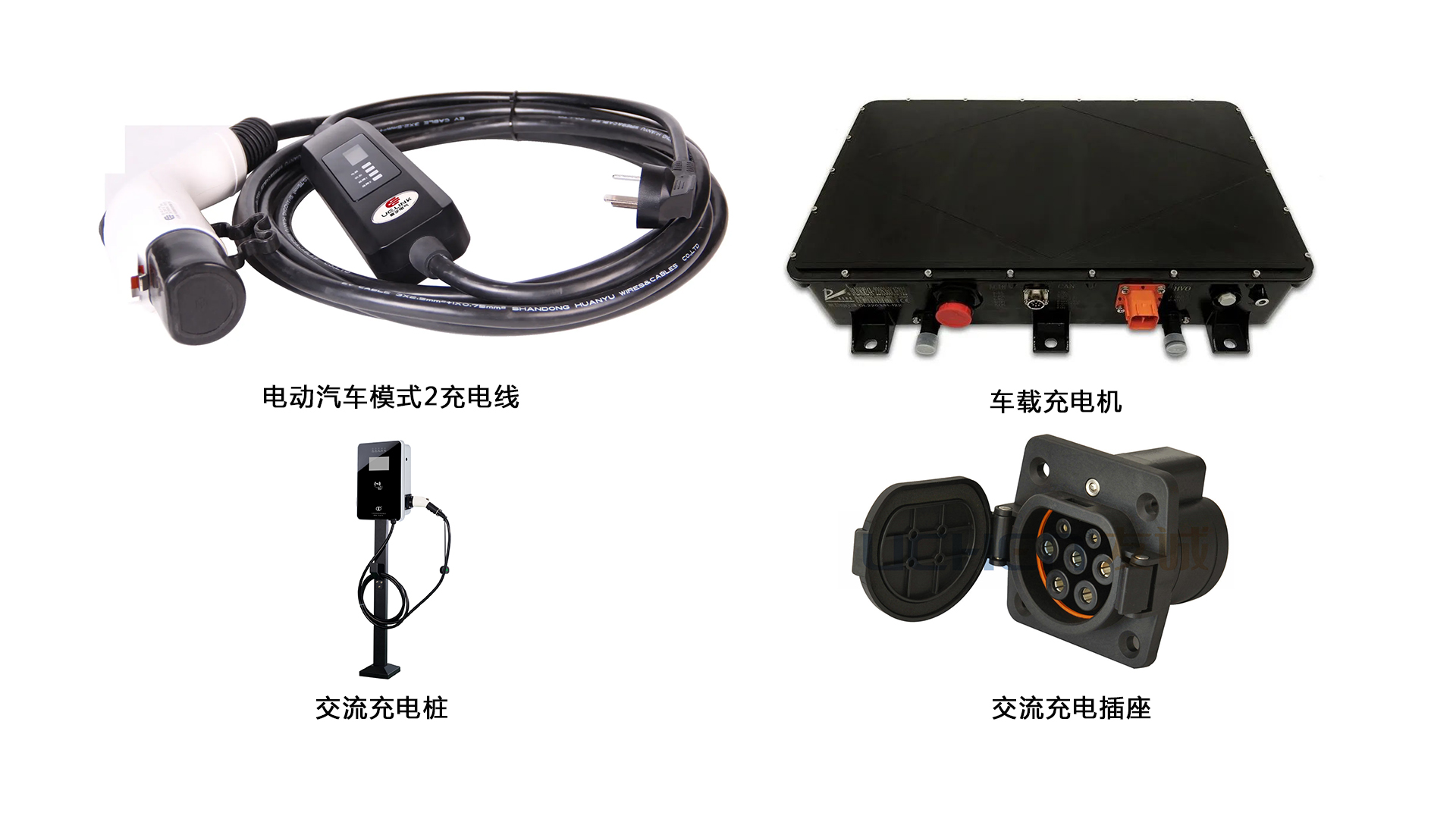

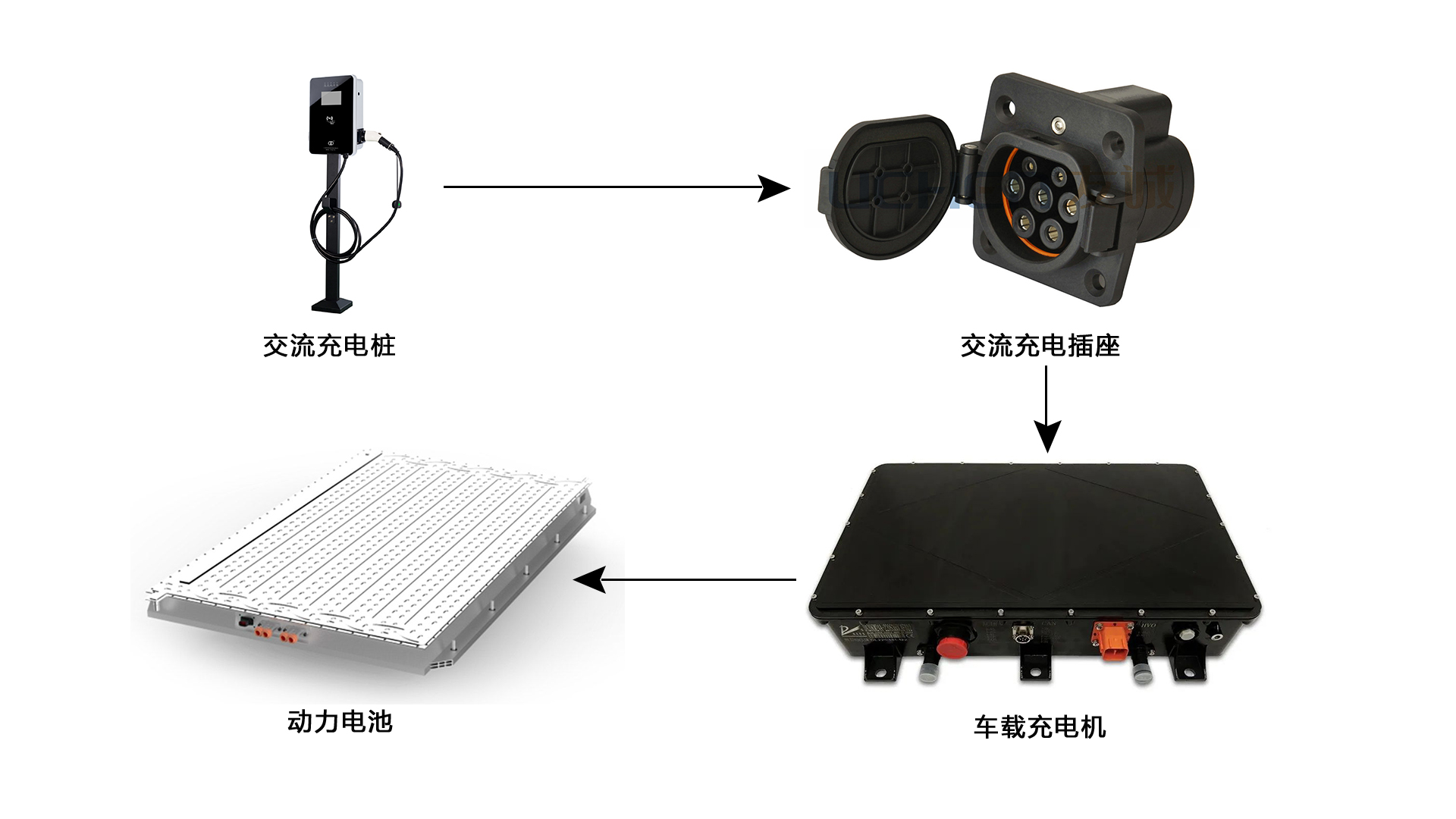

其中，參與交流充電的主要設備有交流充電樁、標準的充電插頭和插座、充電線束、車載充電機（OBC）、車輛控制器（VCU）、電池管理系統（BMS），如圖一所示。

其中交流充電插座與車載充電機固定安裝在汽車上，充電線隨車配送，交流充電樁固定安裝在停車場，各個部件的作用如下。

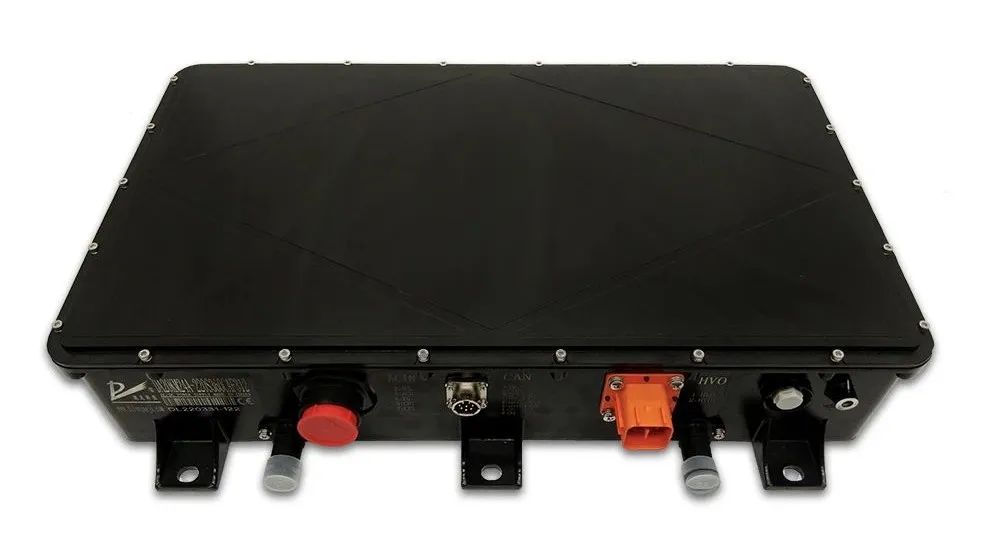

車載充電機是電動汽車交流充電系統的關鍵部件，其根據VCU和BMS的控制指令把交流電轉化為直流電為電池充電。

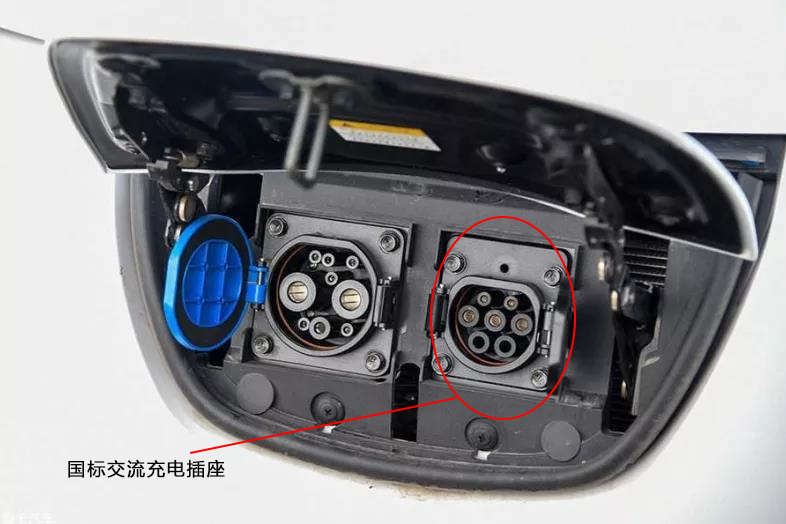

交流充電插座是國家標準件，是車輛連接外部電網的接口，由2個信號回路、1個接地回路、1個零線回路和3個火線回路，共7個插孔組成，其根據輸入的電壓是220V或380V應用相應的火線接口。

車輛控制器實施汽車充電狀態的監控，向車載充電機發送控制指令使其開始工作或停止工作，并控制其工作時的輸出電壓和電流，是電動汽車充電的控制大腦。

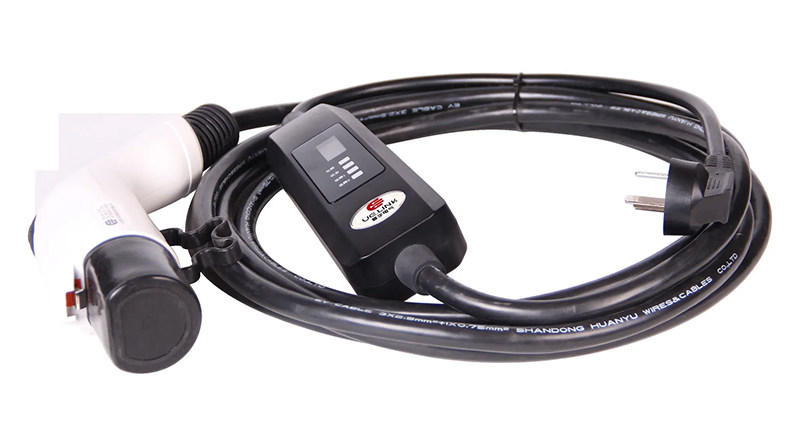

模式2充電線是連接外部電網和車輛的充電線，可以為車載充電機提供220V交流電源，其線纜上的功能盒可檢測與電網和車輛的連接狀態，具有一定的保護功能。

根據標準要求，模式2充電線輸入的電流限制在13A以?xún)?nèi)，輸入電壓為220V，所以使用模式2充電線充電時，車載充電機的最大輸入功率僅為2860W，充電時間會很長。

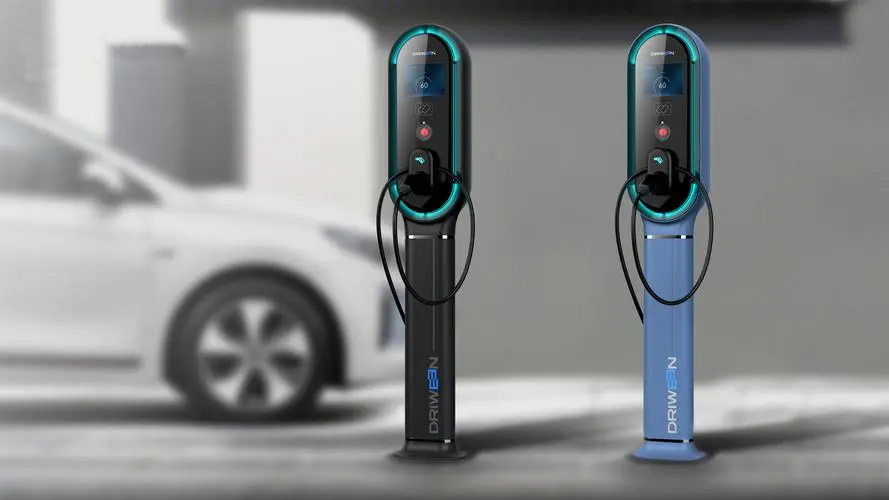

交流充電樁也是車輛連接外部電網的部件，可直接給車載充電機提供220V或380V交流電源。根據標準要求，交流充電樁的輸出電流大于32A時，供電電壓必須采用380V，因此使用交流充電樁充電時，充電功率一般較大，充電時間會縮短。

交流充電是國家標準的充電方式，其電氣原理圖、檢測和控制需要滿足GB/T 18487.1-2015《電動汽車傳導式充電系統第一部分》標準的要求。

根據標準要求，CC信號是充電插頭和充電插座是否連接的判斷信號，同時車輛根據CC的信號值判斷RC阻值，確定線束的容量，CP信號是判斷供電設備的供電能力，通過PWM值確定，RC電阻值和PWM值都必須滿足標準要求，且控制器必須按照標準進行判斷，以滿足車輛的充電需求。

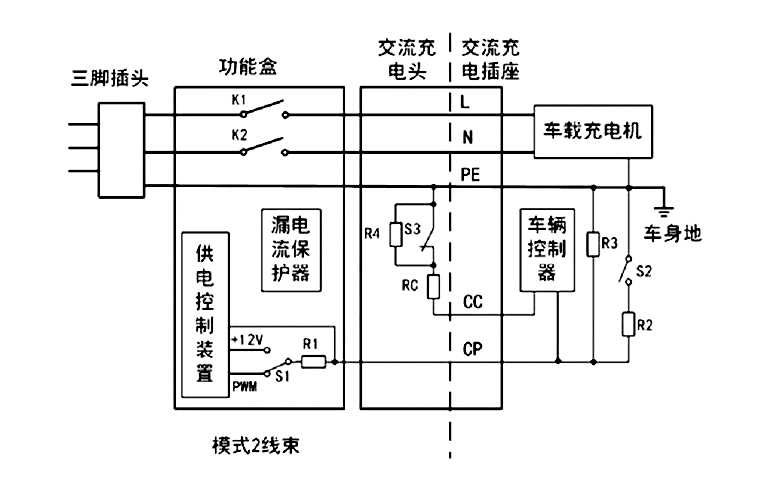

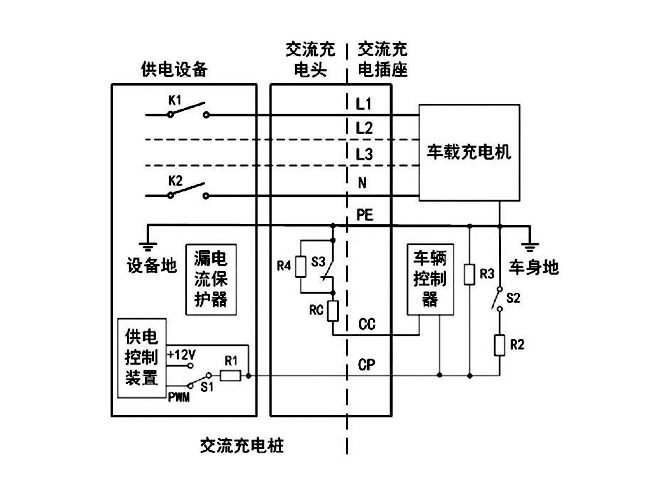

如電氣原理圖所示，模式2與交流樁（模式3）充電原理基本相同，只是電網的交流供電方式有所不同，以此，我們來闡述電動汽車交流充電控制策略與順序。

首先，車載充電機檢測CC和CP信號，可根據CC信號判斷充電線的容量，根據CP信號判斷供電設備的供電能力。當車輛處于停車休眠狀態，并且充電插頭連接充電插座時，車載充電機檢測到CC和CP信號，自身喚醒，在車載充電機自喚醒后，喚醒VCU和BMS。

在VCU和BMS被喚醒后，車輛開始進入交流充電模式，并檢測車輛是否有故障，電池是否滿電。車載充電機反饋充電線束狀態和供電設備信息給BMS，BMS根據車載充電機反饋的信息和車輛狀態，向車載充電機發送開始充電或停止充電指令。

模式2充電線或交流充電樁的供電控制裝置，通過CP信號判斷車輛狀態，連接或斷開K1和K2，即連接或斷開交流電的輸入。最后，車載充電機根據接收到的指令，開始給車輛充電或停止充電進入休眠。

以上就是整個交流充電過程的簡述，在開始充電前，車輛和交流充電樁都會首先判斷充電接口是否連接好，才會判斷是否啟動充電，所以為了保證充電的安全，我們必須插槍到位。

雖然電動汽車使用交流充電時充電速度較慢，但經常使用交流充電有利于延長電池使用壽命，且不易過熱或發生故障。直流快充雖然能更快完成充電，但對電池?fù)p傷較大，也容易發生過熱從而起火，因此建議多采用交流充電模式，可有效延長電池使用壽命，并減少起火事故的發生。
